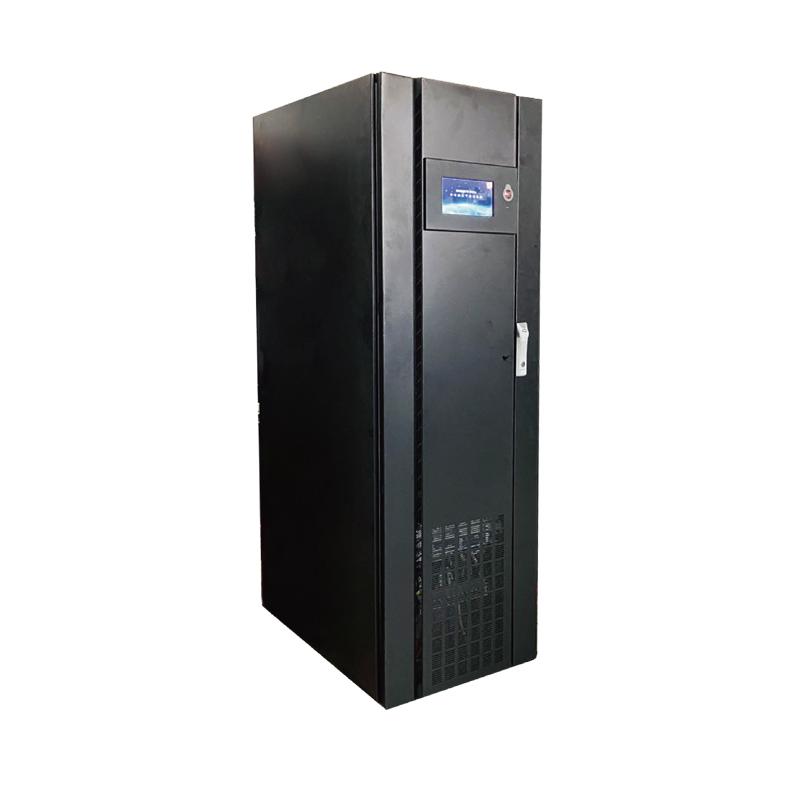

Gli UPS di media/alta potenza della serie Propoweress HQ33 sono conformi allo standard "Military-Grade" per garantire affidabilità e durata del prodotto. Propoweress presenta inoltre un design compatto per ridurre al minimo l'ingombro. La serie HQ33 è ampiamente utilizzata per supportare applicazioni industriali, in ambienti difficili e in ambienti elettrici complessi, come progetti petrolchimici, impianti di produzione, ferrovie, ospedali, uffici governativi, progetti militari, ecc.
Affidabile
ilità
Progettazione DSP+CPLD
N+1 Ventola ridondante, sistema di raffreddamento a velocità variabile.
Inverter IGBT con trasformatore di isolamento in uscita
Capacità di carico sbilanciato al 100%
Funzione di avviamento a freddo
Flessibile e ad alta efficienza
PF di uscita = 0,9
THDi estremamente basso (opzionale)
Massimo 8 unità parallele
Occupazione minima dello spazio
Configurazione flessibile della batteria: 29-34 unità
Gestione intelligente della batteria E-BAT
Porta di comunicazione RS232/RS485, SNMP opzionale
Funzione di protezione completa
Funzione di autodiagnosi per evitare guasti all'accensione.
Protezione da sovratensione/sovraccarico/cortocircuito/sovratemperatura/batteria/tensione di carico.
Interruttori standard di ingresso, uscita, bypass e manutenzione.
Rilevamento intelligente degli interruttori, protezione attiva
Design “LF&LV”, maggiore affidabilità

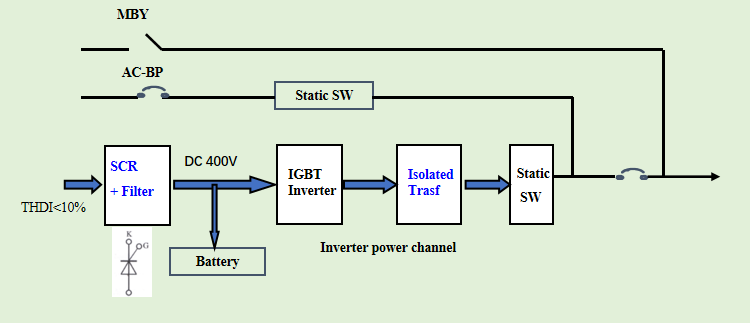

La serie HQ33 utilizza un raddrizzatore di frequenza SCR (50 Hz) e un trasformatore di isolamento in uscita integrato (con funzione di boost di isolamento). Di conseguenza, la batteria può essere collegata direttamente al bus UPS senza CC/CC e la tensione CC interna è di 400 V. Il trasformatore di uscita è in grado di gestire efficacemente le sovratensioni e le interferenze elettriche provenienti dal carico. Tali tensioni LF e LV migliorano significativamente l'affidabilità del sistema.

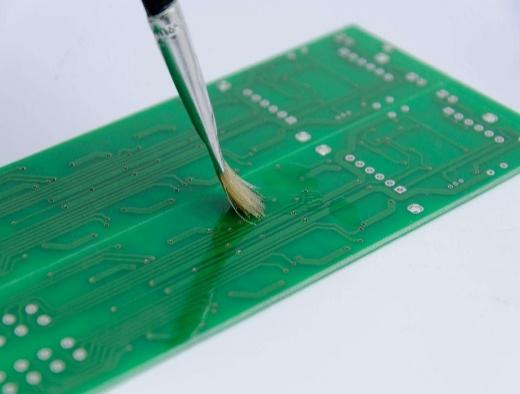

Rivestimento conforme PCB
Il trattamento di conformal coating protegge efficacemente il PCB da polvere, umidità e altre sostanze corrosive. Questo trattamento aumenta significativamente la durata e la stabilità del circuito elettrico e dei componenti, rendendo l'HQ33 particolarmente adatto ad applicazioni in ambienti difficili come l'industria petrolifera e del gas, i progetti in zone costiere e così via.

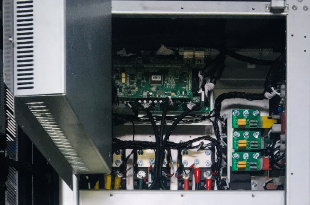

Armadio PCBA indipendente
Evada ha progettato un cabinet PCBA indipendente dal design molto speciale. Tale design previene notevolmente le interferenze EMC, garantendo il perfetto funzionamento dell'UPS anche in ambienti elettrici e magnetici molto complessi, come applicazioni in ospedali, centrali elettriche e stabilimenti produttivi, ecc.

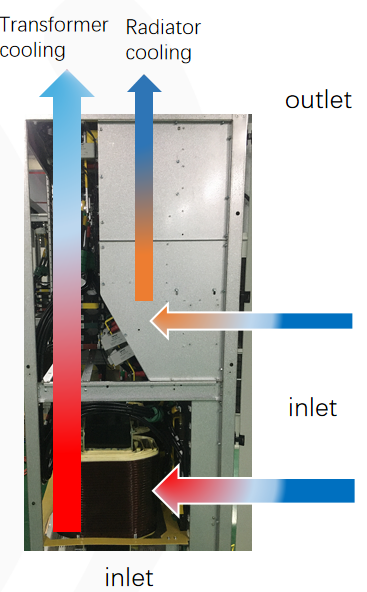

Doppio tunnel di raffreddamento indipendente
HQ33 introduce un design a doppio tunnel di raffreddamento indipendente. Un tunnel è dedicato al raffreddamento del trasformatore, l'altro al raffreddamento del radiatore e del PCBA. Questo tipo di design massimizza l'efficienza di raffreddamento e protegge il PCBA e altri componenti sensibili da calore e polvere.

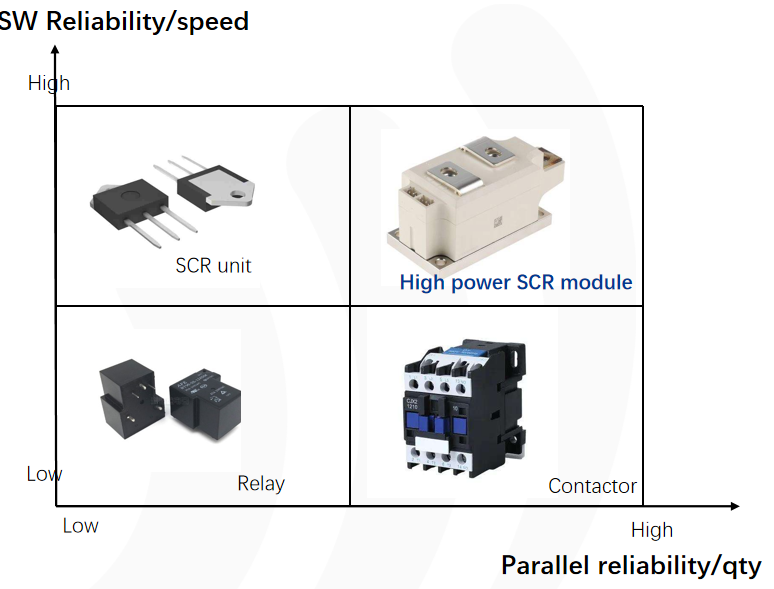

L'UPS HQ33 utilizza il modulo SCR ad alta potenza. Rispetto alle tradizionali unità SCR di piccole dimensioni, al relè o ai contatti, il modulo SCR ad alta potenza presenta numerosi vantaggi, come una maggiore velocità di commutazione, una maggiore affidabilità di commutazione, migliori prestazioni parallele e una maggiore flessibilità parallela.
Controllo composito “1+1”
Dal punto di vista hardware, HQ33 utilizza DSP+CPLD per garantire un funzionamento rapido e preciso dell'UPS. Dal punto di vista software, HQ33 introduce il controllo a doppio loop e il controllo della compensazione armonica, che garantiscono la dinamica e la stabilità del sistema. Di conseguenza, HQ33 può offrire una distorsione armonica totale (THDV) inferiore al 2%.
Interfaccia intuitiva
HQ33 è dotato di touchscreen da 7 pollici. L'ampio design del touchscreen è stato adottato per visualizzare chiaramente sullo schermo lo stato dinamico dei 4 interruttori, lo stato operativo, lo stato del carico, lo stato dell'alimentazione di rete e lo stato della batteria dell'UPS, consentendo agli utenti di monitorare lo stato operativo della macchina e le variazioni nell'ambiente applicativo in qualsiasi momento.
Sistema di monitoraggio intelligente

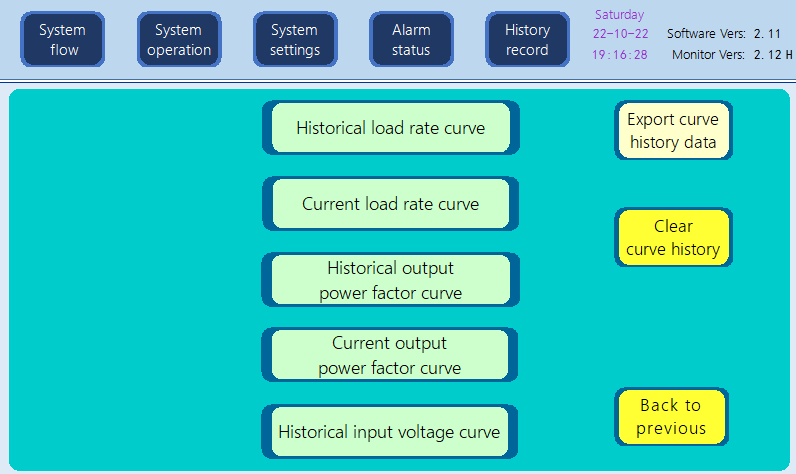

Oltre a visualizzare le informazioni operative in tempo reale, il monitoraggio HQ33 potrebbe essere in grado di generare il logo operativo e visualizzare la cronologia, come la curva del tasso di carico, la curva PF di uscita, la curva della tensione di ingresso, ecc. Questa funzione è molto utile per l'analisi dei dati e la manutenzione del sistema.
E
-

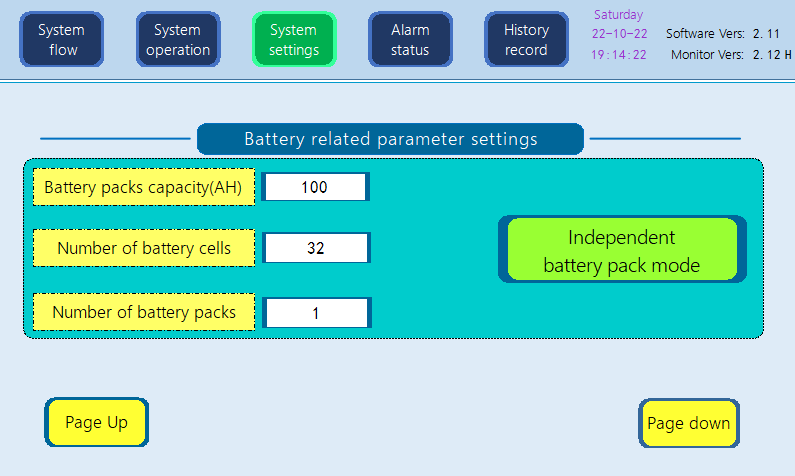

Gestione intelligente della batteria BAT
Propoweress ha sviluppato un sistema esclusivo di gestione intelligente delle batterie. L'UPS HQ33 offre una configurazione delle batterie molto flessibile. Supporta da 29 a 34 batterie con numeri dispari regolabili. La corrente di carica è regolabile da 10 a 40 A. L'UPS supporta l'avvio a freddo della batteria, il funzionamento in parallelo e la funzione di test di scarica della batteria. Infine, ma non meno importante, l'UPS è compatibile anche con batterie al litio.
Prestazione
|
Modello |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Capacità |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
300 kVA |
400 kVA |
|
Ingresso |
||||||||||||
|
Tensione nominale |
380/400/415 V CA, 3 fasi+N+PE |
|||||||||||
|
Gamma di tensione |
± 25% |
|||||||||||
|
Frequenza nominale |
Rilevamento automatico 50/60 Hz |
|||||||||||
|
Gamma di frequenza |
45Hz ~ 65Hz |
|||||||||||
|
Bypassare |
||||||||||||
|
Tensione nominale |
380/400/415 V CA, 3 fasi+N+PE |
|||||||||||
|
Intervallo di frequenza nominale |
±15% ( ± 10% ， ± 20% impostabile sul display ） |
-40% ， +20% impostabile |
||||||||||
|
Frequenza nominale |
50 / 60 Hz |
|||||||||||
|
Gamma di frequenza |
±2% ( ± 5 % impostabile sul display ） |
±2% , ±5% , ±10% , ±20% impostabile |
||||||||||
|
Interruttore inverter/bypass |
<1 ms |
|||||||||||
|
Capacità di sovraccarico |
Il 150% dura 10 minuti ； Il 175% dura 1 minuto ； 200% per 18 secondi. |
|||||||||||
|
Produzione |
||||||||||||
|
PF di uscita |
0,8 (0,9 facoltativo) |
|||||||||||
|
Tensione nominale |
380/400/415 V CA, 3 fasi+N+PE |
|||||||||||
|
Tensione di fase |
220 (200 ~ 244 V impostabili sul display) |
|||||||||||
|
Fattore di cresta |
3 ： 1 |
|||||||||||
|
THD |
<2%@100% carico lineare ； <4%@100% linea non lineare |
|||||||||||
|
Precisione di tensione |
± 1% |
|||||||||||
|
Risposta alla tensione transitoria |
± 5% ＜ 10 ms |
|||||||||||
|
Sovraccarico |
110%~125% durano 10 minuti ；＜ Il 150% dura 1 minuto. |
|||||||||||
|
Efficienza del sistema |
≥93% al 100% del carico |
|||||||||||
|
Ingresso batteria |
||||||||||||
|
Tensione CC |
384 (360~408 impostabile) |
|||||||||||
|
Corrente di carica |
10-40A (impostabile) |
|||||||||||
|
Sistema |
||||||||||||
|
Comunicazione |
RS232 o RS485 ( MODBUS ） |
|||||||||||
|
Lavorando |
0 ~ 40 °C |
|||||||||||
|
Umidità |
0~95% ( nessuna condensa ） |
|||||||||||
|
Altitudine |
<1000M senza declassamento ， > 1000M, declassamento dell'1% se ogni 100 metri aumentati |
|||||||||||
|
Rumore |
≤65 dB a 1 M |
|||||||||||
|
Fisico |
||||||||||||
|
LxPxA (mm) ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
Peso ( kg ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* Le specifiche sono soggette a modifiche senza preavviso

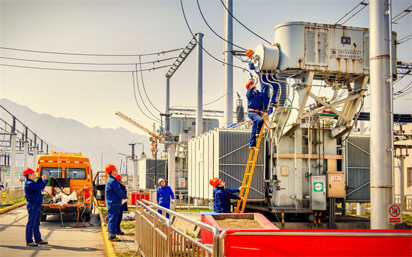

Caso di prodotto 1 Centrale elettrica di Baoji
L'UPS da 40 kVA a tre ingressi e tre uscite della serie Evada HQ garantisce un'alimentazione sicura, affidabile, ecologica e a risparmio energetico per la distribuzione di energia della Baoji Power Supply Company.

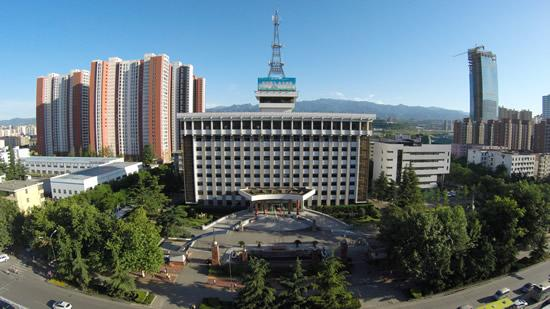

Caso di prodotto 2 Rete elettrica dello Shaanxi
L'UPS a frequenza di rete da 40 kVA con tre ingressi e tre uscite della serie Evada HQ fornisce un'alimentazione sicura, affidabile, ecologica e a risparmio energetico per la distribuzione di energia della sala computer della Shaanxi State Grid Company.
