Capacità: Inverter 1KVA-15KVA
Caratteristiche: uscita AC 220V/DC 48V; modulo da 3KVA, massimo 5 unità in parallelo; compatibile con batterie LiFePO4 e al piombo-acido

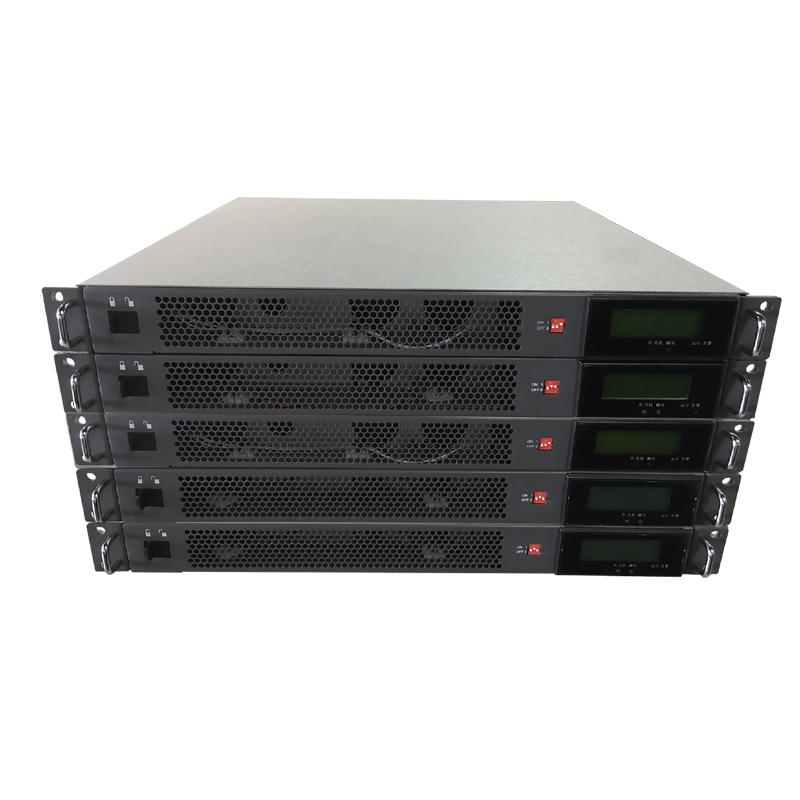

Descrizione: La serie XMI-HR è un alimentatore intelligente integrato CA e CC a 48 VCC. Si tratta di un prodotto standard da 19 pollici, montato su rack 1U. Quando l'alimentazione di rete è normale, fornisce alimentazione direttamente al carico dal bypass. Quando l'alimentazione di rete è anomala, il dispositivo passa alla modalità inverter e l'inverter eroga 220 V.
peccato
e onda CA al carico. Include un modulo raddrizzatore per caricare il pacco batteria, un dispositivo di protezione da bassa tensione e può erogare contemporaneamente una potenza di 48 V CC per soddisfare le diverse esigenze degli utenti.
O

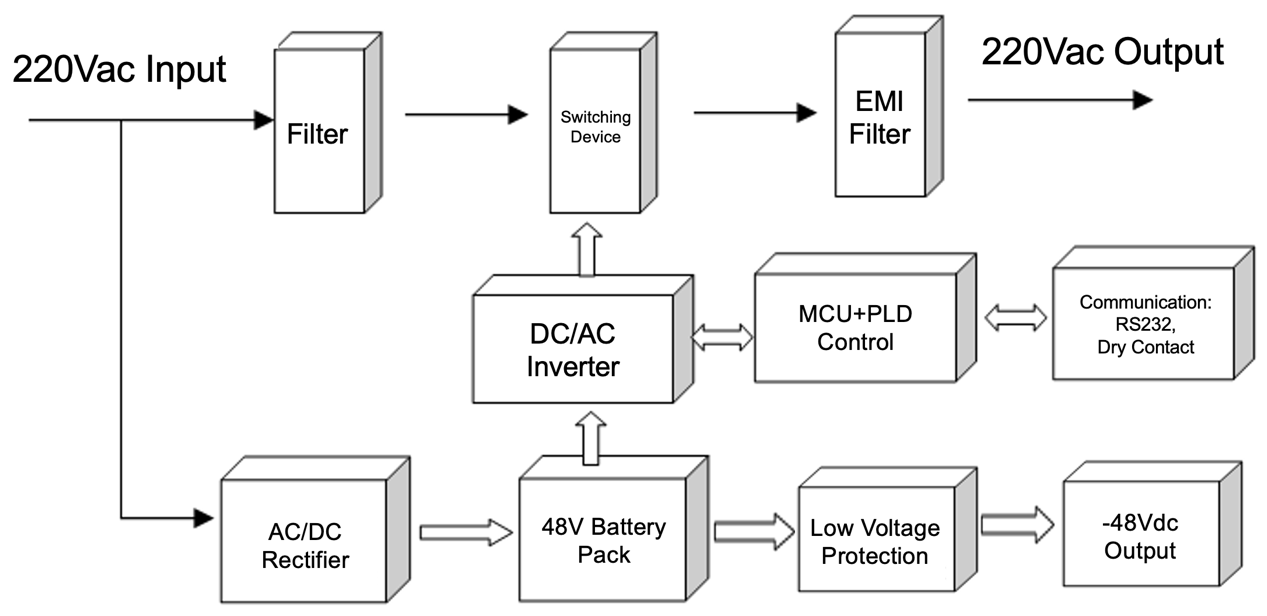

Principio di funzionamento:
Campo di applicazione
Sistema di antenne distribuite, unità remota, copertura macro, apparecchiature di accesso alla rete fissa.
Caratteristiche delle prestazioni
Flessibilità intelligente
1. Compatibile con batterie LiFePO4 e batterie al piombo-acido.
2. Montaggio su rack standard da 19 pollici, supporta l'installazione a parete e a incasso.
3. Elevata capacità di sovraccarico, supporta il funzionamento con impatto del carico nominale del 150% per apparecchiature di comunicazione con caratteristiche di carico non lineari.
4. L'uscita può essere CA 220 V e CC 48 V contemporaneamente (CA e CC isolate) per vari carichi di comunicazione.
Alta affidabilità
1. Fattore di potenza in ingresso ≥0,99.
2. Funzione di regolazione intelligente della velocità della ventola.
3. Efficienza in modalità batteria ≥90% a pieno carico.
4. Campo di applicazione L'efficienza della modalità di alimentazione di rete è pari al 99%.
Prestazioni ecologiche
1. È possibile impostare la tensione di spegnimento della batteria per prolungarne la durata.
2. Protezione da sovratensione e bassa tensione; protezione da sovraccarico e cortocircuito in uscita; protezione da sovratemperatura; avviso e protezione da sottotensione della batteria; protezione da sovraccarico della batteria; protezione contro sovratensioni e fulmini.
3.Funzione non presidiata.
Monitoraggio e gestione intelligenti
1. Interfaccia di comunicazione a contatto pulito: tre interfacce per interruzione dell'alimentazione di rete, batteria scarica e allarme di sistema.
2. Interfaccia di comunicazione standard RS485/RS232/SNMP come opzione per il monitoraggio remoto.
|
M modello |
XMI 10 Risorse umane - X |
XMI 20 Risorse umane - X |
XMI 30 Risorse umane - X |
XMI 60 Risorse umane - X |
XMI 1 00 Risorse umane - X |
XMI 1 50 Risorse umane - X |
|
Capacità nominale ità |
1 k VA |
2 kV UN |
3 kVA |
6 kVA |
1 0 kVA |
1 5 kVA |
|
Ingresso |
||||||
|
Tensione CA |
1 76-250 V CA ( impostabile ) |
|||||
|
Fr sequenza |
50 Hz ±5% |
|||||
|
Potenza Fa ctor |
≥0. 99 |
|||||
|
DC Voltaggio |
48 VDC |
|||||
|
Corrente alternata Produzione |
||||||
|
Potenza Fa ctor |
0 .8 |
|||||
|
V tensione |
2 20 VAC ±2% ( inverter modello ) |
|||||
|
Efficienza |
≥9 0% ( inverter modello ) |
|||||
|
Fr sequenza |
50 Hz ±0,25 Hz ( inverter modello ) |
|||||
|
Produzione Forma d'onda |
Puro seno Onda ( inverter modello ) |
|||||
|
THD |
≤3%( carico lineare a pieno carico) |
|||||
|
Overlo a.D |
125% valutato carico protezione Dopo 1 minuto ； 150 % protezione del carico nominale dopo 10 sec |
|||||
|
Interruttore cosa Tempo |
≤10 ms |
|||||
|
D C Produzione |
||||||
|
V tensione |
- 48 VDC ( puro inverter senza DC produzione ) |
|||||
|
Attuale |
Quando IL suffisso X È EA , la corrente è 6A; quando è ED, la corrente è 20A, quando è EF, la corrente è 30A; quando è EJ, la corrente è 50A. La corrente sopra indicata include la corrente di carica. |
|||||
|
Pipistrello teria |
||||||
|
Bassa tensione e Avvertimento |
4 3 V CC ± 0,5 V CC |
|||||
|
Sotto tensione e |
≤40 VD C |
|||||
|
Sopra voltaggio Protezione Punto |
≥60 VD C |
|||||
|
Panoramica tensione Recupero |
≥55VD C |
|||||
|
C inversa connessione Protezione |
E es |
|||||
|
Où mettere ( Inverter Modalità ) |
||||||
|
Panoramica tensione Protezione |
≥245 V Corrente alternata |
|||||
|
Bassa tensione e Avvertimento |
≤200 V Corrente alternata |
|||||
|
P protezione |
||||||
|
Fuori Mettere Corto Circuito Protezione |
E es |
|||||
|
Sopra Temperatura Protezione |
Costruito - In fan per Calore dissipazione , intelligente velocità regolazione in base al carico |
|||||
|
Batteria Fisico sicale |
||||||
|
Tensione nominale e |
48 VDC |
|||||
|
Char ging Voltaggio Allineare |
53 -59 VDC ( impostabile ) |
|||||
|
Chargi ng Attuale |
6 UN /20 UN / 30A/50A |
|||||
|
Meccanico Caratteristiche |
||||||
|
LxPxA ( mm ) |
482,6 X 350 X 4 4.5 ( 1U) |
48 2,6x500x88 (2U) |
482,6 X 492 X 22 2 ( 5U) |
|||
|
Peso ( kg ) |
＜ 10 |
＜ 20 |
＜ 30 |
＜ 50 |
||

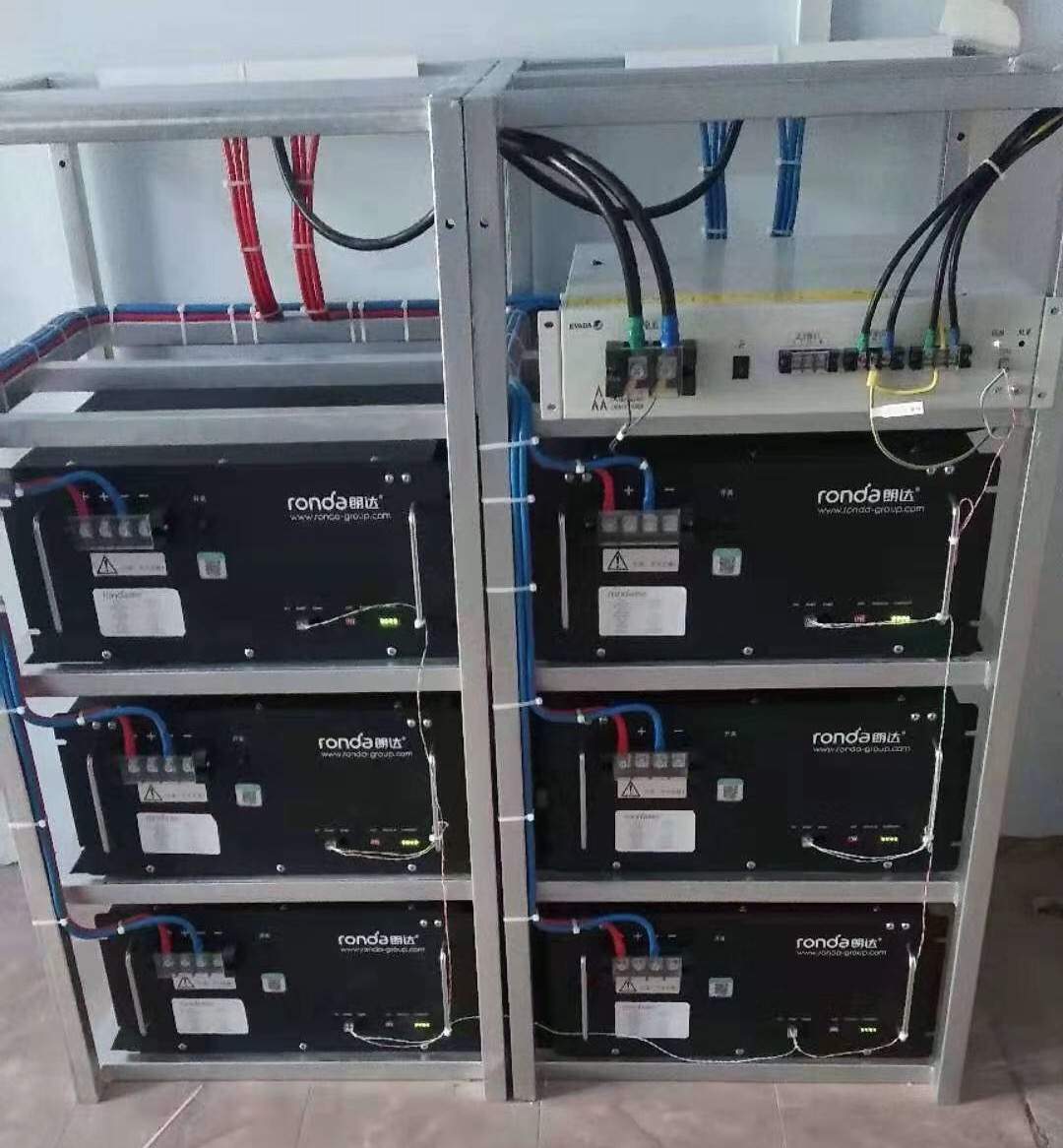

Caso di prodotto 1
Inverter Evada 10kVA con batteria
e
pacco per la Cassa di Risparmio Postale
o
f Cina
