Capacità: interruttore 30-1000A
Modalità
Alimentazione elettrica
Caratteristiche: Integrato con alimentazione di comunicazione, distribuzione di potenza CA e CC; Raddrizzatore modulare con funzione hot-swap; Compatibile con batterie LiFePO4 e batterie al piombo-acido

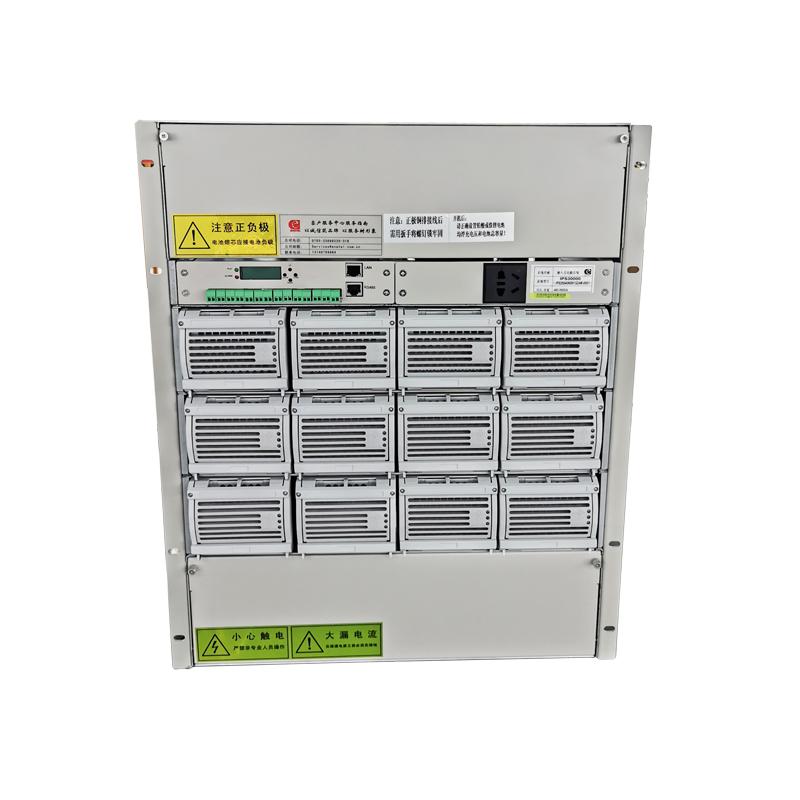

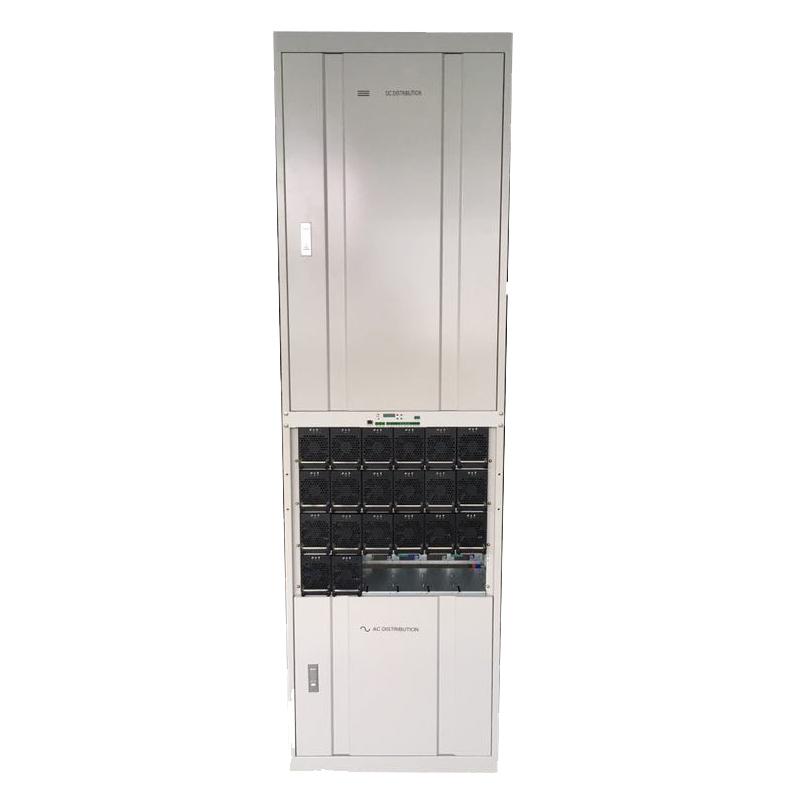

Descrizione: La serie E48 è un alimentatore switching per telecomunicazioni con capacità da 30 A a 1000 A
Campo di applicazione
Stazioni base, centri di commutazione di piccole e medie dimensioni, comunicazioni di rete a onde, comunicazioni satellitari, comunicazioni dati, data center ecc.
Caratteristiche delle prestazioni
Alta affidabilità
1. Intervallo di ingresso di rete ultra-ampio: più adatto per ambienti di rete difficili.
2. Gestione perfetta della batteria: con funzioni di compensazione della temperatura, equalizzazione automatica,
controllo della carica di mantenimento, regolazione automatica della tensione, calcolo della capacità della batteria e test della batteria online.
3. Adotta una tecnologia avanzata di controllo CPU e microprocessore multiplo per rendere l'alimentatore switching più stabile e affidabile.
Design eccellente
1. Il modulo raddrizzatore adotta una tecnologia hot-swap non distruttiva per realizzare una sostituzione in meno di 1 minuto.
2. Compatibile con batterie LiFePO4 e batterie al piombo-acido per diversi scenari applicativi.
3. Tecnologia di correzione del fattore di potenza attiva a controllo digitale con fattore di potenza in ingresso pari a 0,99 per evitare l'inquinamento della rete.
Protezione perfetta
1. Con protezione da sovratensione e sottotensione in ingresso, protezione da sovratensione e sottotensione in uscita, protezione da cortocircuito, protezione da sovracorrente, protezione da fulmini, protezione da allarme di guasto della ventola, visualizzazione guasti, memorizzazione della cronologia degli allarmi e altre funzioni per garantire il funzionamento affidabile delle apparecchiature di carico.

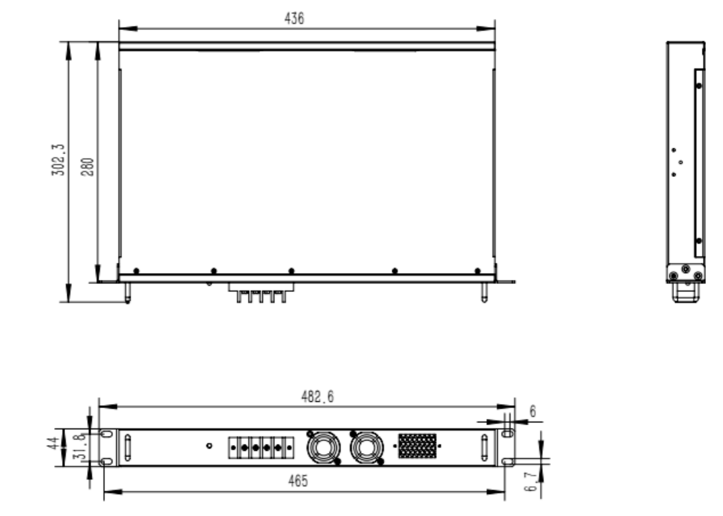

Dimensioni:
Prestazione
|
1.Ingresso |
|||||
|
Articolo |
Parametro |
Unità |
Osservazione |
||
|
Intervallo di tensione in ingresso |
Inizio 140—290 |
Vac |
L'intervallo di tensione di ingresso è la tensione di fase della CA trifase e la tensione di avviamento del sistema deve essere maggiore o uguale a 140 V CA |
||
|
Correre 90-290 |
|||||
|
Tensione nominale |
220 |
Vac |
Tensione di fase |
||
|
Frequenza di tensione |
43—67 (il valore tipico è 50/60) |
Hz |
|||
|
PF |
≥0,99 |
Condizioni di lavoro a pieno carico |
|||
|
2. Uscita |
|||||
|
Articolo |
Parametro |
Unità |
Osservazione |
||
|
Tensione nominale |
-53,5 |
Vdc |
Ingresso 220Vac |
||
|
Gamma di tensione |
-42 ~ -58 |
Vdc |
Regolabile tramite monitoraggio (condizione di prova: senza carico) |
||
|
Capacità del singolo modulo |
30 o 50 |
UN |
Configurazione flessibile in base alle esigenze |
||
|
Corrente di uscita |
30 ~ 1000 |
UN |
In condizioni di uscita nominale, l'uscita da 300 A è garantita con un ingresso da 90 a 176 V CA |
||
|
Ondulazione e rumore di uscita |
≤200 |
mVp-p |
La larghezza di banda dell'oscilloscopio deve essere 20 MHz e la sonda deve essere collegata in parallelo con un condensatore da 10u + 104 |
||
|
Ritardo di accensione dell'uscita |
3 ~ 8 |
S |
Ingresso 220 V CA, l'ingresso CA viene calcolato dopo Il contattore CA è tirato dentro 。
|
||
|
Precisione di stabilizzazione della tensione |
≤±1% |
||||
|
Rumore
|
Tensione di rumore a banda larga |
≤100 |
mV |
3,4—150 kHz |
|
|
≤30 |
mV |
150—30 MHz |
|||
|
Indice |
Telefono Peso Rumore tensione |
≤2 |
mV |
||
|
Dinamico Risposta |
Superamento Ampiezza |
△ V ： ≤5 |
%Vo |
Variazione del carico del 25%—50%—25% o del 50%—75%—50% |
|
|
Recupero Tempo |
△ T ： ≤500 |
µS |
|||
|
Squilibrio di condivisione attuale |
≤5% |
Modulo parallelo 50%—100% Uscita nominale ( I moduli di potenza possono funzionare in parallelo ） |
|||
|
Coefficiente di temperatura |
±0,02 |
%/ °C |
|||
|
Efficienza di output |
≥92% |
220 V CA/Carico nominale (tipico) |
|||
|
≥87% |
110 V CA/Carico nominale |
||||
|
3. Punti di allarme e protezione |
|||||
|
Articolo |
Parametro |
Unità |
Osservazione |
||
|
Interruzione di sovratensione in ingresso al sistema |
298±5 |
VAC |
Ripristino automatico, punto di ripristino 290 V±5 V |
||
|
Protezione da sovratensione in ingresso del modulo |
≥300 |
VAC |
Uscita 0A ( Test del regolatore di tensione ACSOURCE+ ） |
||
|
Interruzione di sottotensione in ingresso al sistema |
68±5 |
VAC |
Ripristino automatico, punto di ripristino 136 V±5 V |
||
|
4. Caratteristiche fisiche |
|||||
|
Le dimensioni e il peso dipendono dalle dimensioni del modulo di distribuzione dell'alimentazione e dalla capacità del modulo di alimentazione. |
|||||

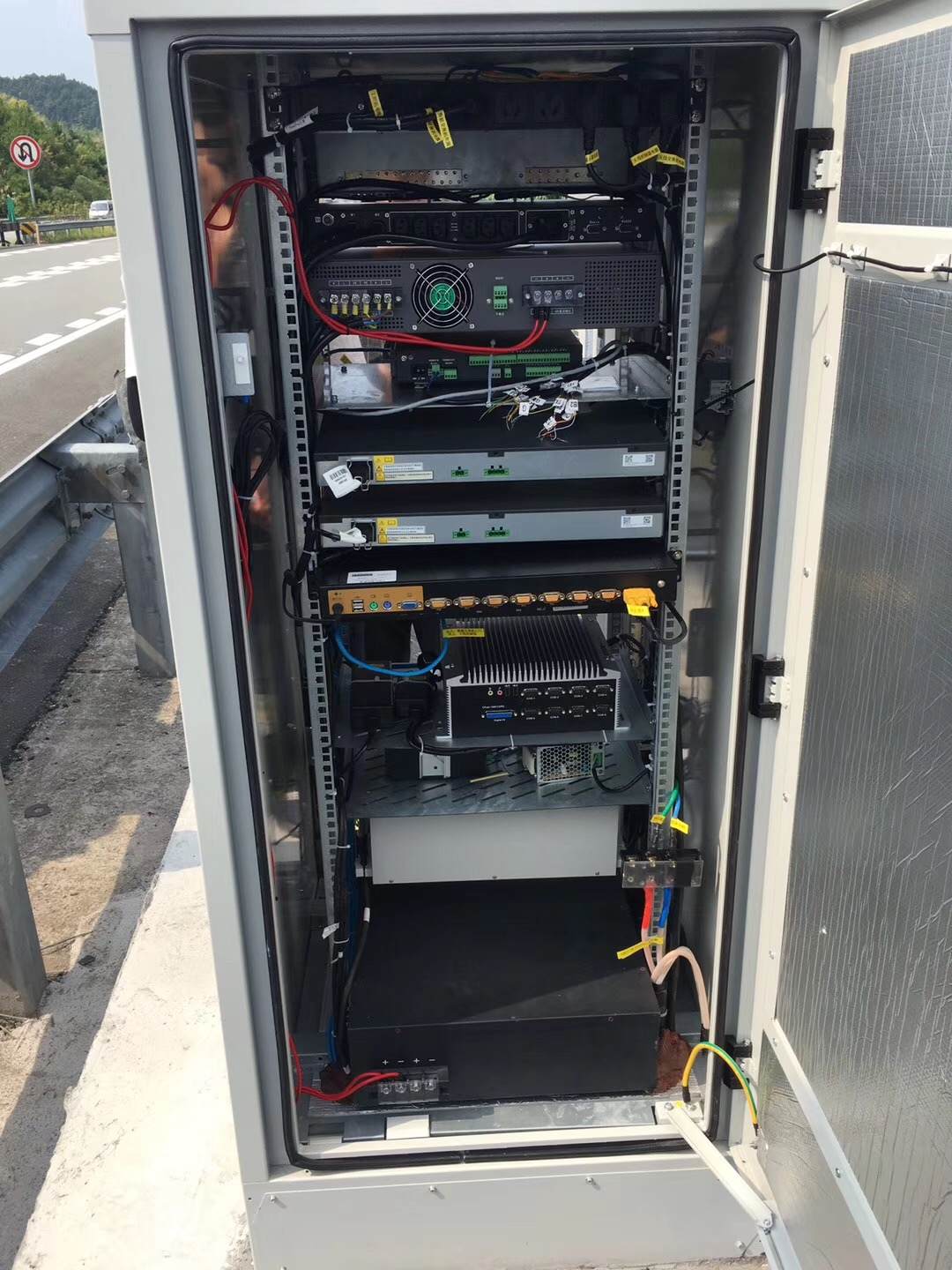

Caso di prodotto 1

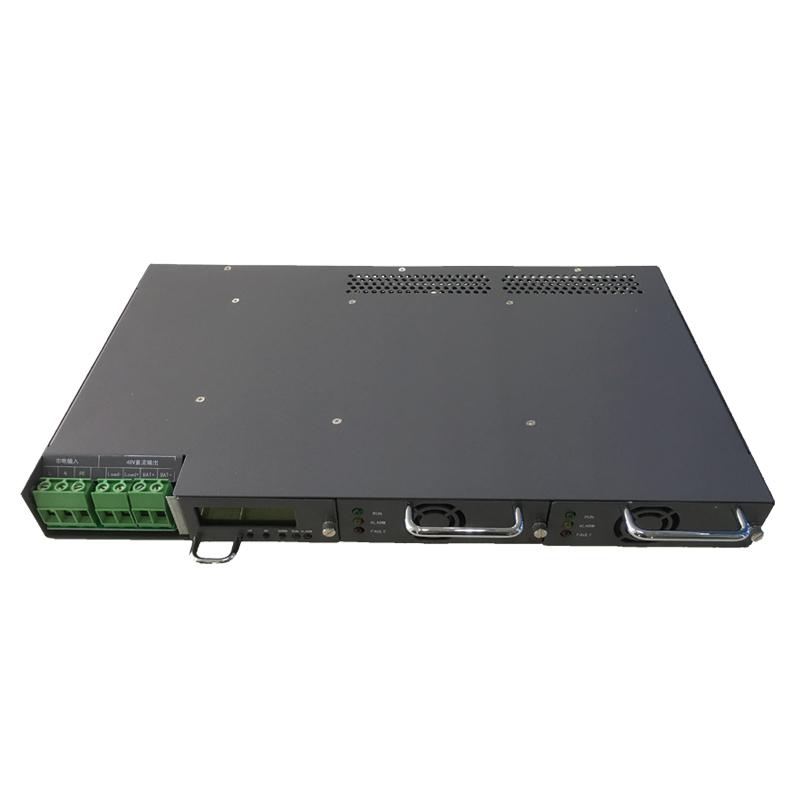

Gli utenti utilizzano Evada E4890-3U per fornire alimentazione alle apparecchiature di trasmissione ottica, realizzare la funzione di ridondanza N+1 e migliorare l'affidabilità e la stabilità dell'alimentazione.
