Gamma di potenza: 50-500 kVA
Tensione nominale: 380 V CA/400 V CA/415 V CA 3P+N+PE
Frequenza nominale: 50/60Hz
Descrizione del prodotto: Doppia conversione, Design modulare
Ridondanza: progettazione di ridondanza 6+1 o 10+2
D schermo: schermo LCD touch a colori da 10''
P F: Uscita PF=1
1. L'UPS HQ-M offre molteplici caratteristiche robuste per ridurre al minimo i rischi e garantire la soddisfazione dei clienti.
2. Con un'efficienza del sistema pari al 96,5%, l'UPS HQ-M garantisce al cliente bassi costi di gestione.
3. Grazie alla disponibilità di 50/60 moduli, i clienti possono realizzare una configurazione flessibile con una capacità di sistema da 300 a 1200 KVA.
4. Dotato di interfacce uomo-macchina intelligenti, HQ-M si adatta a tutti i tipi di requisiti applicativi
R affidabile

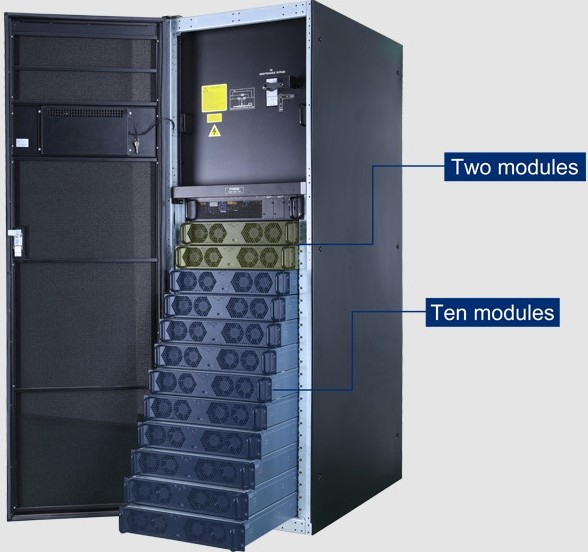

( Progettazione di ridondanza 6+1/10+2)
Progettazione di ridondanza del modulo di alimentazione N + X, il sistema può fornire fino al 20% di capacità di ridondanza con un carico del 100%, raggiungendo il massimo livello di disponibilità del rack di Classe B
200 kVA = (10+2)*moduli da 20 kVA.
500 kVA = (10+2)*moduli da 50 kVA
300 kVA = (6+1)*moduli da 50 kVA

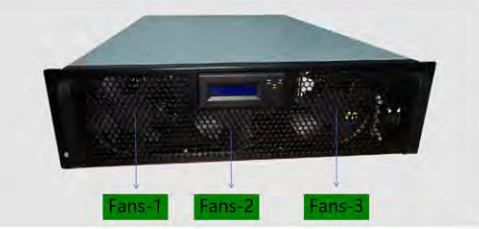

( Progettazione ridondante per i ventilatori)

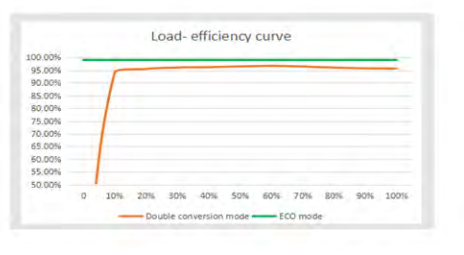

Efficienza
(Alta efficienza in modalità doppia conversione)

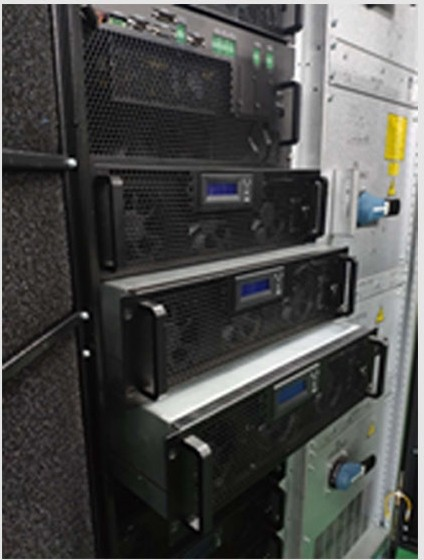

(Tutti i moduli sono progettati per essere sostituibili a caldo)
Il sistema supporta l'implementazione graduale e l'espansione della capacità su richiesta per ridurre i costi di investimento iniziali dei clienti
Sia il modulo bypass che il modulo di alimentazione supportano l'hot plug online, l'operazione è semplice e sicura e il MTTR è inferiore a 5 minuti
Intelligente

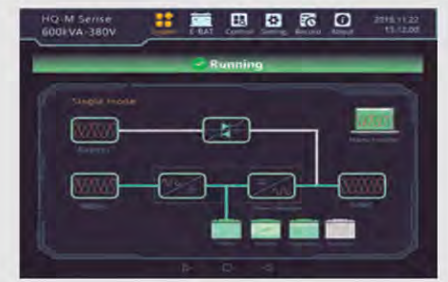

(Touch screen per controllo visivo)
La pagina principale può mostrare direttamente lo stato di funzionamento corrente. Tutte le informazioni di funzionamento di ogni componente possono essere consultate sul display.

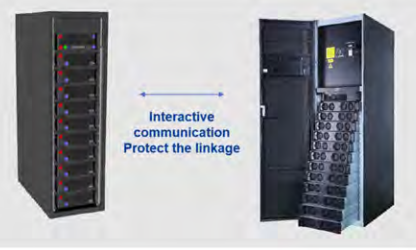

L'UPS può interagire con il sistema BMS della batteria al litio in tempo reale per realizzare la gestione intelligente e il collegamento dell'UPS alla batteria e impedire che la batteria vada fuori controllo
|
M modello |
Sede centrale - M 300/50 |
Sede centrale - M 500/50 |
Sede centrale - M 600/60 |
Sede centrale - M 840/60 |
Sede centrale - M 1000/50 |
Sede centrale - M 1200/60 |
|
|
Capacità nominale ità |
300 kV UN |
500 kV UN |
600 kV UN |
840 kV UN |
1000 kV UN |
1200 kV UN |
|
|
Modulo di potenza le Capacità |
50 kVA |
60 kVA |
50 kVA |
60 kVA |
|||
|
Ingresso |
|||||||
|
Cablaggio Metodo |
3 P hase + N + PE |
||||||
|
Tensione nominale e |
380/400 /415VAC(linea-linea) |
||||||
|
Frequenza nominale efficienza |
50/60 ore z |
||||||
|
Voltaggio Allineare |
304 V CA ~ 478 V CA ( linea-linea ) pieno carico ； 304 V CA ~ 228 V CA ( linea - linea ) carico declassamento linearmente da 100% A 80% |
||||||
|
Frequenza Allineare |
40 Hz~70Hz |
||||||
|
Potenza Fa ctor |
>0,99 |
||||||
|
THD |
THD ＜ 3 % ( lineare pieno carico )； THD ＜ 5 % ( non - lineare pieno carico ) |
||||||
|
Bypa ss |
|||||||
|
Tensione nominale e |
380/400 /415VAC (tensione di linea) |
||||||
|
Voltaggio Allineare |
Impostazione di fabbrica -20% ~ +15% ； impostabile, superiore l imitare :+10%,+15%,+20%,+25% ； inferiore limite :-10%,-15%, -20%, -30%,-40% |
||||||
|
Frequenza Allineare |
Impostabile ( ±1Hz ， ±3 Hz ， ±5 Hz) |
||||||
|
Overl strada Capacità |
110% per lungo correre ，＞ 150% per 200 ms |
||||||
|
Pipistrello teria |
|||||||
|
Vol. batteria giorno |
±192 VDC ( 384 ~ 528 VDC ； 32 ~ 44 blocchi impostabili ， impostazione di fabbrica 32 blocchi ) |
||||||
|
Chargi ng Capacità |
15%* capacità totale città |
||||||
|
Voltaggio Precisione |
±1% |
||||||
|
O risultato |
|||||||
|
Tensione nominale e |
380 V /400 V/415V(linea-linea) |
||||||
|
Potenza Fa ctor |
1 |
||||||
|
Frequenza nominale efficienza |
50/6 0 Hz |
||||||
|
Voltaggio Precisione |
≤±1 .0%@ carico bilanciato ； ≤±5,0%@ carico sbilanciato |
||||||
|
Frequenza Ac curatela |
50/6 0Hz±0,01% |
||||||
|
Frequenza e Monitoraggio Allineare |
Impostabile ， ±0,5Hz~±5Hz; impostazione di fabbrica±3Hz |
||||||
|
THD |
THDu ≤2% (carico lineare al 100%), THDu≤4% (carico non lineare) |
||||||
|
T tre - fase Fase Precisione |
120°±1° |
||||||
|
Cre st Fattore |
3 :1 |
||||||
|
Overlo a.D |
＜ 105 %, lungo periodo ； ＜ 110 %, 60 minuti ； 110 ~ 125 %, 10 minuti ； ＞ 125 ~ 150 %, 1 minuto ； ＞ 150 %, 200 ms |
||||||
|
Sistema M |
|||||||
|
Efficienza |
96,5% @ modalità doppia conversione |
||||||
|
Dis giocare |
Super grande colore tocco schermo +LED |
||||||
|
Con squillo |
Supporto superiore e inferiore |
||||||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
||||||
|
Protezione N Classe |
Proprietà intellettuale 2 0 |
||||||
|
Opzionale l |
SNMP carta 、 modbus carta 、 parallelo componenti , componenti di protezione contro i fulmini, rete antipolvere, LBS, contatto a secco modificabile |
||||||
|
Lavorando Condizione |
Temperatura ： 0~40 ℃; umidità ： 0~95% (senza condensa) |
||||||
|
Nois e |
＜ 65 dB @ 1 metro |
||||||
|
UN altitudine |
<1000 metri , nessun declassamento, ＞ 1000 metri, declassamento dell'1% se ogni 100 metri aumentati |
||||||
|
Cabina T Tipo |
6+1 M oduli |
10+ 2 Moduli |
12 mesi dules |
14 mesi dules |
20 Moduli |
20 Moduli |
|
|
S izzare |
|||||||
|
Sistema L x P x A (m M ) |
60 0 x 1100 x 2000 |
1000 X 1100 x 2000 |
1600 x 900 X 2000 |
2 000 x 1100 x 2000 |
|||
|
Modulo L x P x A (mm) |
440 X 720 X 130 ( 3U) |
||||||
|
O otto |
|||||||
|
Sistema tem ( kg ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
Modulo(k G ) |
|
3 8 |
|
||||
Caso di prodotto 1
Qilu Petrochemi
UPS modulare serie HQ-M 250, il prodotto per sala computer di Propotenza Il centro dati di potenza della nostra azienda fornisce una garanzia di alimentazione affidabile per la sala computer del centro dati di Qilu Petrochemical
