La serie Propoweress DTH 33 online a doppia conversione è un UPS tower trifase 3:3 con capacità da 10 kVA a 200 kVA. Adotta la tecnologia di controllo DSP all'avanguardia e il design ridondante N+X, aumentando le prestazioni e migliorando l'affidabilità del sistema. Oltre a garantire un'esperienza d'uso intuitiva, offre anche un design umanizzato con accesso frontale completo per la manutenzione e un'interfaccia intuitiva. Grazie alle funzioni di risparmio energetico dell'elevato fattore di potenza e al funzionamento in modalità ECO, la serie DTH è l'opzione conveniente che si differenzia in molti settori e applicazioni, rendendola ampiamente utilizzata per sale server, data center, centri di gestione di rete, telecomunicazioni, strumenti di precisione, banche e altro ancora.
Tecnologia avanzata
Ampia tensione di ingresso
Rilevamento automatico 50/60Hz
Correzione del fattore di potenza in ingresso
DSP di elaborazione del segnale digitale ad alta velocità a 32 bit
Funzione di test di autocarico senza carichi
Funzione parallela N+X
Compatibile con batteria al litio
Flessibilità eccezionale
Configurazione della batteria regolabile: 30-44 unità
Compatibile con il generatore
Display completo per un facile monitoraggio
Funzione di avviamento a freddo
Trasformatore di isolamento in uscita opzionale
Prestazioni ecologiche
Modalità ECO per il risparmio energetico
PF di ingresso ≥ 0,99 al 100% del carico

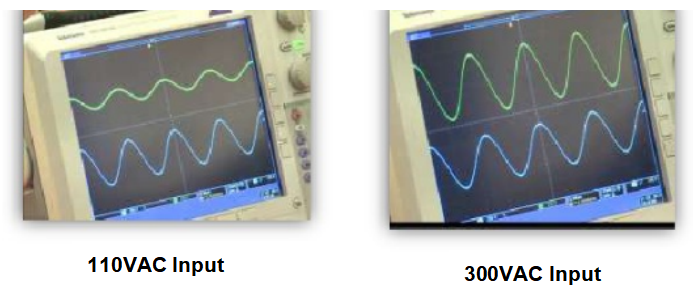

Intervallo di tensione in ingresso: 110-300 V CA
Gamma di frequenza di ingresso: 40Hz-70Hz
Compatibile con generatori diesel di diversi tipi.

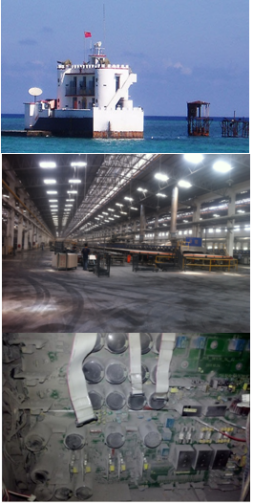

2. Adatto per diverse applicazioni in ambienti difficili

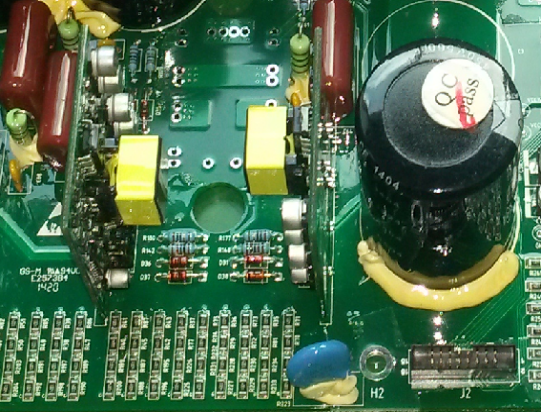

Tutte le schede PCB sono rivestite con vernice protettiva in varie condizioni di lavoro
DSP ad alta velocità applicato nel circuito principale
Il DSP è dotato di controllo ad alta velocità e precisione, migliorando l'affidabilità, la flessibilità e la stabilità del controllo del sistema.

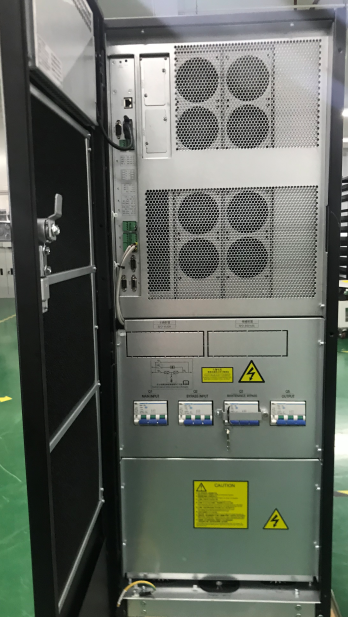

4. Facile manutenzione
Interruttore principale di ingresso, interruttore di bypass, interruttore di uscita e interruttore di bypass di manutenzione sono integrati. Facile da monitorare e manutenere.

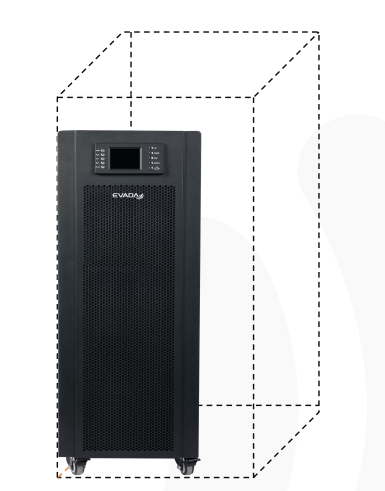

Dimensioni ridotte e grande capacità, risparmia il 75% dello spazio
Prestazione
|
Modello |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Capacità |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
50 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
|
|
Ingresso |
||||||||||||
|
Tensione nominale |
380Vac (3 fasi+N) |
|||||||||||
|
Gamma di tensione |
304Vac ~ 478Vac ( tensione di linea ） pieno carico ； 304Vac ~ Carico 228Vac (tensione di linea) declassato linearmente dal 100% all'80% |
|||||||||||
|
Gamma di frequenza |
40 Hz ~ 70 Hz |
|||||||||||
|
Fattore di potenza |
≥ 0,99 al 100% del carico ； ≥ 0,98 al 50% del carico |
|||||||||||
|
THD |
Distorsione armonica totale (THDi) ＜ 3 ％（ Carico lineare al 100% ）； Distorsione armonica totale (THDi) ＜ 5 ％（ Carico non lineare al 100% ） |
|||||||||||
|
Uscita inverter |
||||||||||||
|
Tensione di uscita |
380/400/415Vac (trifase+N) ； 220/230/240Vac (fase+N) |
|||||||||||
|
Precisione della tensione |
±1 % @carico bilanciato ； ±5 % @sbilanciato |
|||||||||||
|
Distorsione della forma d'onda di tensione |
THDu≤2 ％（ Carico lineare al 100% ）； THDu≤4 ％（ carico non lineare ） |
|||||||||||
|
Fattore di potenza |
0,9 ( 1 facoltativo ） |
|||||||||||
|
Gamma di frequenza (intervallo di sincronizzazione) |
±2 Hz ( impostabile) ； ±0,5 Hz 、 ±1Hz 、 ±3 Hz ( impostabile ） |
|||||||||||
|
Gamma di frequenza (modalità batteria) |
50 Hz ± 0,1 Hz o 60 Hz ± 0,1 Hz |
|||||||||||
|
Sovraccarico |
＜ 105 %, lone g correre; ＜ 110 %, 6 0 minuti; 110 ~ 125 % valutare d carico ， loa d 10 min; ＞ 125 ~ 150 % valutare d carico ， carico 1 minuto; ＞ 150 %, 200 ms |
|||||||||||
|
Fattore di cresta |
3:1 (massimo) |
|||||||||||
|
Commutazione Tempo |
Batteria MainPower |
0 millisecondi |
||||||||||
|
Bypass dell'inverter |
1 ms (errore di blocco di fase, si verifica un'interruzione <2 ms) |
|||||||||||
|
Inverter ECO |
<2 millisecondi |
|||||||||||
|
Efficienza |
||||||||||||
|
Modalità inverter |
≥95% |
|||||||||||
|
Modalità ECO |
≥99% |
|||||||||||
|
Batteria |
||||||||||||
|
Tipo |
Piombo acido o litio |
|||||||||||
|
Numero |
32 ； 30 ~ 44 ( ±15~±22 ） (impostabile) |
|||||||||||
|
Corrente di carica |
Capacità* 15%/N/12 ( N=±15-22 ） |
|||||||||||
|
Tensione di carica |
± 13,65 Vcc * N ± 1% ( N=±15-22 ） |
|||||||||||
|
Fisico |
||||||||||||
|
Dimensioni LxPxA (mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010×600×2000 |
|||||||
|
Peso netto (kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Ambiente |
||||||||||||
|
Temperatura di lavoro |
La durata della batteria da 0 a 40°C si riduce quando la temperatura è > 25°C |
|||||||||||
|
Umidità relativa |
0~95% senza condensa |
|||||||||||
|
Altitudine |
1000 metri senza declassamento, > 1000 metri declassamento dell'1% per ogni 100 metri di aumento |
|||||||||||
|
Rumore |
≤60dB (A) a 1 metro |
|||||||||||
|
Gestione |
||||||||||||
|
RS-232/RS-485 intelligente |
Supporta Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux e MAC |
|||||||||||
|
SNMP opzionale |
Supporta la gestione dell'alimentazione tramite amministratore SNMP e browser web |
|||||||||||
Caso di prodotto 1
Caso in un ufficio di pubblica sicurezza nella provincia dello Shaanxi
Modello Propoweress: DTH33-30KL
Carichi ： Sala del centro dati
