Campo di applicazione
Stazione base 5G, piccolo commutatore di controllo del programma, rete di accesso, apparecchiature di trasmissione, comunicazione mobile, stazione di terra per comunicazioni satellitari, apparecchiature di potenza per comunicazioni a microonde.
Caratteristiche delle prestazioni
Gestione intelligente
1. Gestione perfetta della batteria con funzioni LVLD+LVBD: compensazione della temperatura, equalizzazione automatica e controllo della carica di mantenimento, regolazione automatica della tensione, calcolo della capacità della batteria, test della batteria online, ecc.
2. Interfacce di comunicazione RS485/contatto secco Progettazione della protezione dai fulmini lato CA e CC per aree soggette a temporali.
3. APP opzionale per realizzare la funzione di lettura remota del contatore.
4.Unità di monitoraggio wireless integrata per realizzare l'accesso NB-IOT alla rete di monitoraggio di ciascun utente.
Tecnologia avanzata
1. Tecnologia di compensazione attiva del fattore di potenza: fattore di potenza in ingresso 0,99.
2.Ampio intervallo di tensione di ingresso: tensione di ingresso CA 90～290V Tecnologia di commutazione soft-bridge completa: efficienza a pieno carico ≥ 95%.
3. Ampia temperatura di lavoro: -40℃~55℃.
4. Radiazioni estremamente basse e design EMC avanzato.
5.Standard di sicurezza EN60950 e GB4943.
Design flessibile
1. Moduli di uscita da 48 V CC e 280 V CC per la selezione.
2. IP65 per soddisfare le esigenze di montaggio a parete, su palo, su angolare in acciaio, ecc. e supporta l'installazione con montaggio a bandiera, montaggio su piano e montaggio a pavimento.
3. Design modulare per una facile installazione, un funzionamento e una manutenzione semplici.
4. Il pacco batteria LiFePo4 e il connettore di espansione della batteria sono riservati per una facile espansione.
|
Prestazione |
|
|
|
Modello |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
Capacità |
2000W/48V + 48V/50Ah |
3000W/48V + 48V/50Ah |
|
Tensione di ingresso |
176 V CA ~ 264 V CA |
|
|
Frequenza di ingresso |
45 Hz ~ 55 Hz |
|
|
Fattore di potenza in ingresso |
＞ 0,98 ( Carico nominale del 30% ）；＞ 99% ( Carico nominale al 100% ） |
|
|
Produzione Voltaggio |
- 43 V CC ~－ 58 V CC |
|
|
Produzione Voltaggio Stabilizzazione Precisione |
＜ ±0,6% |
|
|
Efficienza di conversione |
＞ 96,5% ( Carico nominale del 50% ）；＞ 96% ( Carico nominale al 100% ）； |
|
|
Picco a Tensione di picco del rumore |
≤200 mV |
|
|
Effetto sorgente |
≤±0,1% |
|
|
Effetto del carico |
≤±0,5% |
|
|
Input su Protezione dalla tensione |
≥120% della tensione nominale |
|
|
Protezione da sottotensione in ingresso |
≤80% della tensione nominale |
|
|
Produzione Sopra Protezione attuale |
L'intervallo di limitazione della corrente di uscita può essere regolato dal 20% al 110% del suo valore nominale |
|
|
Cortocircuito |
SÌ |
|
|
Protezione da sovratemperatura |
SÌ |
|
|
Protezione contro i fulmini |
Può resistere a 5 volte l'impatto della forma d'onda della corrente di fulmine simulata 8/20us, 20kA |
|
|
Rumore di sistema |
＜ 45 dB ( UN ） |
|
|
Comunicazione |
Contatto asciutto 、 RS232/RS485 、 NB-IOT 、 Bluetooth, Wireless, ecc. |
|
|
Classe di protezione |
IP65 |
|
|
Misurare |
|
|
|

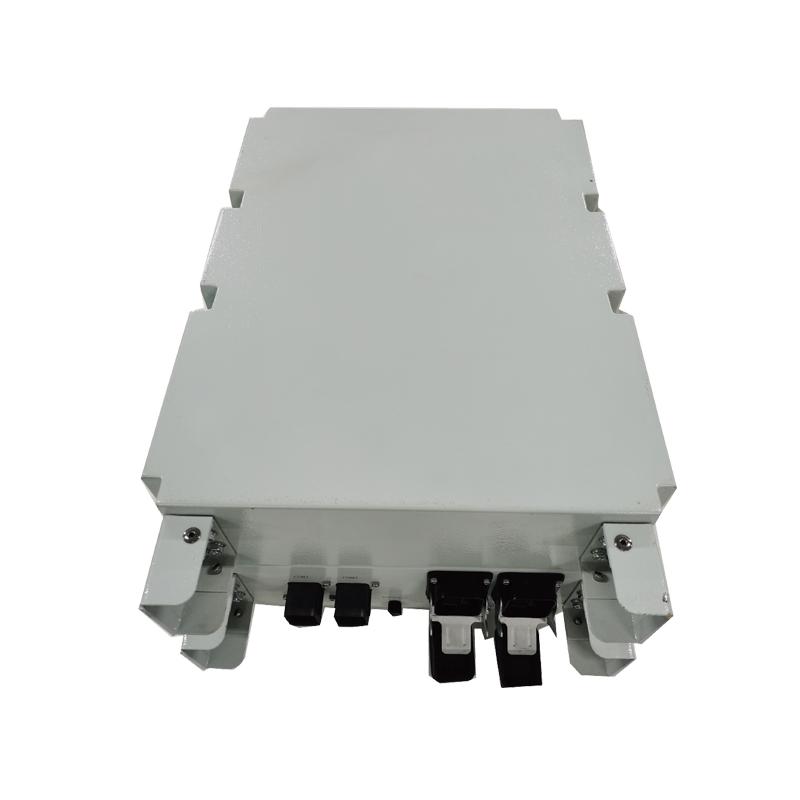

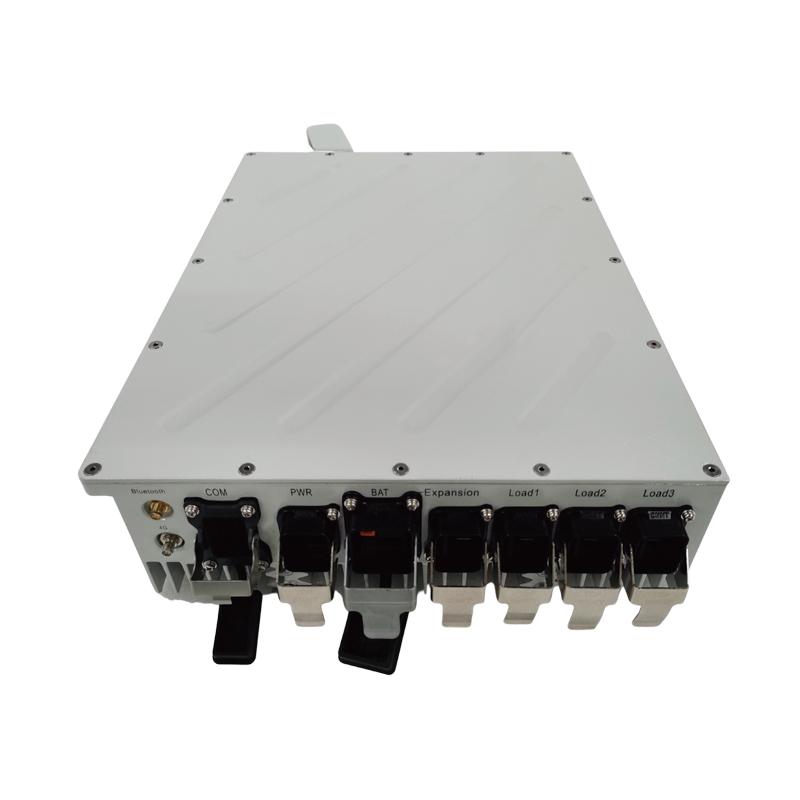

Modulo di potenza |
L306mm × P98mm × A410mm |
|
|
Modulo batteria |
L316mm × P220mm × A410mm |
|
|
Peso |
|
|
|
Modulo di potenza |
10,8 kg |
|
|
Modulo batteria |
34,4 kg |
|
|
|
|
|
|
Parametro |
|
|
Temperatura di lavoro |
-40~65°C ( ≥65 °C , produzione energia declassamento) |
|
Temperatura di conservazione |
-40~80°C |
|
Umidità |
10~95% (senza condensa) |
|
Pressione atmosferica |
70~106 KPa |
|
Altitudine |
0~3000m |
|
Modalità di raffreddamento |
Raffreddamento naturale |
Antistati
c Ambiente
|
Articolo |
Parametro |
|
Corrente alternata A Terra |
IL efficace valore È 2500 V Corrente alternata voltaggio (perdita attuale ≤ 30 mA) O 3535v DC voltaggio con suo picco valore per 1 minuto, senza guasto O arco. |
|
Corrente alternata A DC |
IL efficace valore È 2500 V Corrente alternata voltaggio (perdita attuale ≤ 30 mA) O 3535v DC voltaggio con suo picco valore per 1 minuto, senza guasto O arco. |
|
DC A Terra |
IL efficace valore È 500 V Corrente alternata voltaggio (perdita attuale ≤ 30 mA) O 707V DC voltaggio con suo picco valore per 1 minuto, senza guasto O arco. |
|
Resistenza di isolamento |
Quando la temperatura ambiente è 15 °C ~ 35 °C , l'umidità relativa è ≤ 90% e la tensione di prova è DC 500V, la resistenza di isolamento del circuito CA, del circuito CC a terra e della parte CA alla parte CC non deve essere inferiore a 2M Ω |
* Le specifiche sono soggette a modifiche senza preavviso
